표면 거칠기를 연구하고 그에 따라 결과를 조정할 수 있는 혁신적인 접촉각 측정기입니다.
여러 지점을 연속으로 자동 측정하는 경우
손쉬운 액체 취급 및 오염 위험 감소
빠른 측정 설정과 편리한 작동
결코 오래되지 않는 모든 것을 포함하는 소프트웨어
측정 전반에 걸쳐 선명한 이미지
뛰어난 이미지 품질과 향상된 정확도
표면 습윤성에 대한 추가 정보 회득
빠른 습윤성 분석용
거칠기 보정 접촉각용
액체 방울의 정적 접촉각 측정
동적 접촉각 측정
섬유/막대를 사용한 정적 접촉각 측정
표면 및 계면 장력 측정
정적 접촉각 측정
모든 Attension 광학 장력계는 완벽하게 통합된 정교한 OneAttension 소프트웨어로 보완됩니다.
우리의 소프트웨어 업데이트는 쉽게 자동으로 이루어지며 무엇보다도 완전히 무료입니다.
Theta Topography는 고급 장력계 Theta Flow를 기반으로 합니다.
아래에서 Theta Flow와 3D Topography 모듈의 사양을 모두 확인하세요.
| Static contact angle and captive bubble | V |
| Batch contact angle | V |
| Dynamic contact angle | V |
| Meniscus contact angle | V |
| Surface/Interfacial tension | V |
| 3D surface roughness and roughness-corrected contact angle | V |
| Interfacial rheology | V |
| Surface free energy | Zisman Plot, OWRK/Extended Fowkes, van Oss Acid-Base, Wu, Neumann’s Equation of State, Schultz 1 and 2 |
| Software and hardware | |
| Measuring range (°, mN/m) | 0…180, 0.01…2000 |
| Accuracy (°, mN/m) | ±0.1, ±0.01 |
| Maximum sample size (mm) | Unlimited×100×320 |
| Integrated sample holders | V |
| Maximum resolution (px) | 2592 x 2048 (5 MP) |
| Maximum measuring speed (fps) | 3422 |
| Camera | CMOS 1” USB 3.0 digital camera with zoom |
| Image focusing | Software-controlled autofocus, manual fine focus in optics |
| Image quality | Enhanced with DropletPlus technology, native |
| Camera protection | Inside instrument covers |
| Camera view angle (°) | -4.5 … 2.5, with digital scale |
| Light source and size | LED based homogeneous background lighting, 62 x 62 mm |
| Field of view (Ø, mm) | 1.44…45.3 |
| Measurement indicator LED | V |
| Integrated touch display | V |
| Environment monitoring | V |
| Disposable tip dispensing | V |
| Software | OneAttension, includes all measurement modes |
| Dimensions ? Basic frame (L×W×H, mm) | 765 x 230 x 435 |
| Weight ? Basic frame (kg) | 29 |
| Power supply (VAC) | 100…240 |
| Frequency (Hz) | 50…60 |
Hardware | Other specifications |
| Dimensions: 17 cm x 16.5 cm x 11.5 cm | Method name: Fringe projection phase-shifting |
| Weight: 2.6 kg | XY pixel size: 1.1 μm x 1.1 μm |
| Power supply: 100 – 240 V AC | Measured range in Z direction: 1 μm ? 60 μm |
| Frequency: 50 – 60 Hz | Axial resolution: 4 nm |
| System requirements | Lateral sampling: 1.41 mm x 1.06 mm (XY). (Stitching option up to 4.2 mm x 4.2 mm) |
| Antivibration or stone table recommended | Working distance: 18 mm |
| Motorized XYZ sample stage required | Maximum sample size on sample stage: Unlimited x 320 mm x 22 mm (L x W x H) |
Imaging options: Optical image, 2D roughness map, 3D roughness map | |
Measurement duration per one measurement: 5-30 s (1280 x 960 measurement points) | |
Analysis parameters (ISO 4287, ISO 4288): ● r (for Wenzel equation) ● θc, roughness corrected contact angle/Wenzel contact angle ●Sdr (%), Sa (um), Sq (um) ● Horizontal, vertical and from chosen 2D line segment Ra, Rq, Rp, Rv, Rz, R10z | |
| Waviness filtering: Gaussian high pass filter (ISO 11562) | |
Sample requirements/limitations: Diffuse reflecting surface required |
Biolin Scientific는 사용자를 염두에 두고 Theta Topography용 소프트웨어를 만들었습니다.
매우 직관적인 인터페이스와 다양한 기능의 훌륭한 조합입니다.
실험을 실시간으로 따라가고 몇 초 안에 결과를 얻을 수 있습니다.
OneAttension은 분석을 쉽게 만들어줍니다.
특징을 살펴보겠습니다!
즉시 작업을 시작할 수 있습니다.
시간을 절약하고 사용자 의존성을 방지합니다.
단순성과 정확성을 위해
사용자 의존도 감소, 정확도 향상
단 몇 초 만에 측정 설정
신뢰할 수 있는 결과를 위해 최적화된 초고해상도 이미지
표면 화학적 성질과 표면 거칠기 구별
한 번의 측정으로 3D 및 2D 매개변수 모두 선택

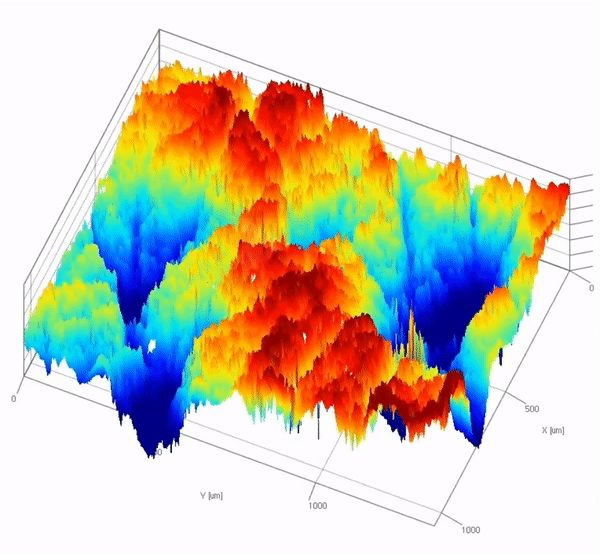

표면의 광학 이미지, 2D 표현, 3D 표현이 제공됩니다.
Stitching 기능은 여러 스캔을 하나의 큰 이미지로 결합합니다.
Theta Topography와 호환되는 몇 가지 추가 모듈을 살펴보세요.
아래에서 전체 액세서리를 확인하실 수 있습니다.
