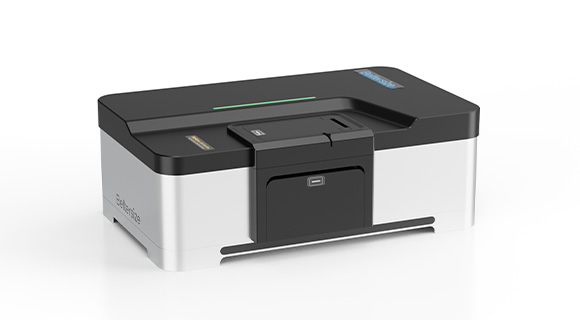

BeNano 180 Zeta Max는 Dynamic Light Scattering (DLS)과 Electrophoretic Light Scattering (ELS) 기술을 기반으로, 나노 입자의 크기 및 제타 전위를 0.3nm부터 15μm까지 측정할 수 있는 고감도 분석기입니다.
이 제품은 바이오, 제약, 화장품, 나노소재 분야에서의 연구 및 개발에 최적화되어 있습니다. 또한, 초소형 샘플(20μL)도 정확하게 분석할 수 있어 소량 샘플로도 높은 정확도를 제공합니다
고감도 분석: 0.3nm ~ 15μm 측정
최소 샘플 용량: 3~5μL만 필요하여 적은 샘플로 정밀한 크기 측정 가능
온도 제어: 실험 조건에 맞는 정밀 온도 제어 제공
자동 최적화 모드: 사용자가 쉽게 설정하고 분석할 수 있는 직관적인 소프트웨어
넓은 적용 분야: 제약, 바이오, 화장품, 나노소재 산업에 최적화
동적 광산란(DLS)은 광자 상관 분광법(PCS) 또는 준탄성 광산란(QELS)이라고도 하며 분산에서 입자의 브라운 운동을 분석하여 입자 크기를 결정하는 데 사용되는 기술입니다.
DLS는 입자 크기를 속도와 연관시키는 브라운 운동의 원리에 기반합니다.

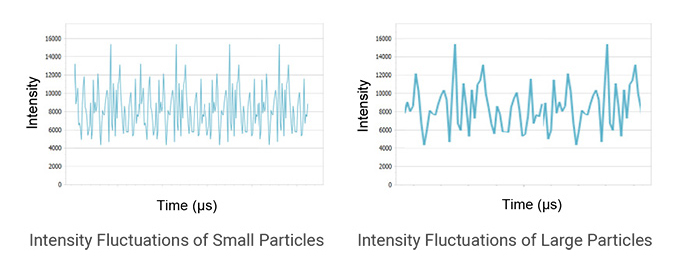

작은 입자는 더 빨리 확산하는 반면 큰 입자는 더 느리게 움직입니다.
입자의 산란 강도는 애벌랜치 포토다이오드(APD)로 감지한 다음 상관 함수로 변환합니다.
이 상관 함수에서 수학적 알고리즘을 적용하여 확산 계수(D)를 얻을 수 있습니다.
수력학적 직경(D H )과 분포는 확산 계수를 입자 크기와 연관시키는 스토크스-아인슈타인 방정식을 사용하여 계산할 수 있습니다.
수용액 시스템에서 하전된 입자는 내측 스턴층과 외측 전단층을 형성하는 반대 이온에 둘러싸여 있습니다.
제타 전위는 전단층 계면에서의 전기적 전위입니다.

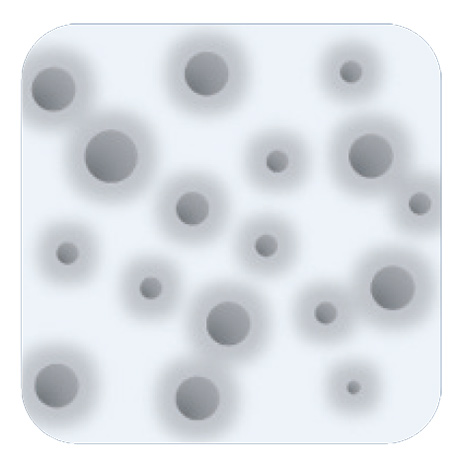

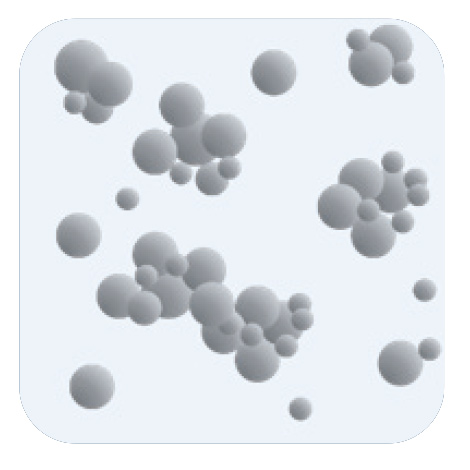

제타 전위가 높을수록 현탁액 시스템의 안정성이 높아지고 응집이 적음을 나타냅니다.
전기영동 광산란(ELS)은 산란광의 도플러 이동을 통해 전기영동 이동도를 측정하며, 이는 헨리 방정식을 통해 시료의 제타 전위를 결정하는 데 사용될 수 있습니다.
정적 광산란(SLS)은 레이리 방정식을 사용하여 샘플의 중량 평균 분자량(Mw)과 2차 비리얼 계수(A2)를 계산하기 위해 산란 강도를 측정하는 기술입니다.
여기서 c는 샘플 농도, θ는 검출 각도, Rθ는 산란광과 입사광의 강도 비율을 θ 각도에서 특성화하는 데 사용되는 레일리 비율, Mw는 샘플의 중량 평균 분자량, A2는 두 번째 비리얼 계수, K는 (dn/dc)²와 관련된 상수입니다
동적 광산란 미세유변학(DLS 미세유변학)은 동적 광산란을 이용하여 유변학적 특성을 측정하는 경제적이고 효율적인 기술입니다.
콜로이드 추적 입자의 브라운 운동을 분석함으로써, 일반화된 스토크스-아인슈타인 방정식을 이용하여 점탄성 계수, 복소 점도, 크리프 컴플라이언스와 같은 시스템의 점탄성 특성에 대한 정보를 얻을 수 있습니다.
DLS 유동 모드는 복잡한 다분산 시스템의 고해상도 크기 결과를 제공합니다.
GPC/SEC 또는 FFF 와 같은 전단 분리 장비와 결합하면 입자는 단분산 분획으로 분리되어 크기 순서대로 BeNano를 통과합니다.
각 분획의 크기는 지속적으로 측정되고 합산되어 고해상도 크기 분포를 도출합니다.
BeNano는 RI 또는 UV 신호를 수집하여 일괄 모드 측정에 비해 알고리즘에 관계없이 더욱 정확한 부피 및 수량 분포를 제공합니다.
BeNano 180 Zeta Max는 뛰어난 정밀도로 액체의 굴절률(RI)을 측정할 수 있습니다.
특허받은 쐐기 모양의 큐벳이 액체 샘플을 담고, CMOS 검출기는 액체를 통과한 후 빛의 경로가 휘는 것을 측정하여 RI를 계산합니다.
BeNano는 특허받은 LEDLS 기술을 통해 각 집단의 입자 부피 분율과 밀리리터당 입자 수 농도(particles/mL)를 측정합니다.
입사광은 시료를 통과하여 광전 다이오드 검출기에 도달하고, 광전 다이오드 검출기는 투과된 세기를 기록합니다.
이 세기를 공시료 용액의 세기와 비교하고, 동적 광산란을 통해 얻은 입자 크기 분포와 데이터를 결합하여 입자 농도를 측정합니다.
BeNano 180 Zeta Max는 침전법을 기반으로 입자 크기 결과를 제공합니다. 입자의 침전 속도는 입자 크기와 직접적인 관련이 있으며, 입자가 클수록 더 빨리 침전됩니다.
PD 검출기는 시간 경과에 따른 투과 강도 변화를 모니터링하여 최대 50마이크론 크기의 입자 크기와 분포를 측정할 수 있습니다.
BeNano 180 Zeta Max는 침전법을 기반으로 입자 크기 결과를 제공합니다. 입자의 침전 속도는 입자 크기와 직접적인 관련이 있으며, 입자가 클수록 더 빨리 침전됩니다.
PD 검출기는 시간 경과에 따른 투과 강도 변화를 모니터링하여 최대 50마이크론 크기의 입자 크기와 분포를 측정할 수 있습니다.

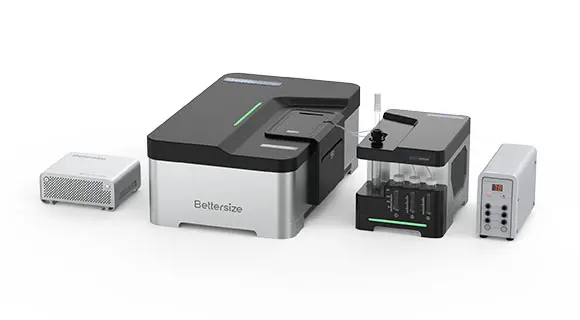

BAT-1 + 탈기 장치는 BeNano 180 Zeta Max와 완벽하게 통합되어 자동 산-염기 적정 및 등전점(IEP) 측정을 지원합니다.
이 시스템은 측정 중 시료 흐름을 자동으로 활성화하여 높은 효율, 일관되고 사용자에 의존하지 않는 결과, 그리고 정밀한 적정을 보장합니다.
Backscattering Dynamic Light Scattering (후방산란 동적 광산란)
90° 광학보다 더 많은 산란광을 수집하여 작은 입자에 대한 민감도를 향상시킵니다. 자동 조정 측정 위치는 최대 40% w/v 농도에서도 정확한 크기 측정을 보장합니다.
Phase Analysis Light Scattering (상 분석 광산란)
약한 전기영동 신호에서 강한 신호까지 정확히 구별하여 제타 전위 측정을 우수하게 수행합니다. 특히 등전점 근처나 고염도 조건에서 뛰어난 성능을 발휘합니다.
Autotitrator & Degasser (자동 적정기 및 탈기기)
BAT-1 자동 적정기는 pH 1에서 13까지 자동화된 적정을 지원합니다. 삼중 채널 탈기기와 연동되어 적정 중 공기 방울을 제거할 수 있습니다.
Novel 0° Detector Module (새로운 0° 탐지기 모듈)
0°에 위치한 이 모듈은 포토다이오드와 CMOS 카메라를 사용하여 침강을 통해 굴절률, 농도 및 미세 입자 크기를 측정합니다.

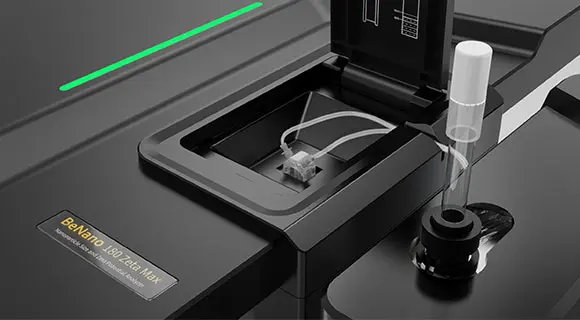

Ultra-Low Sample Volume (초저용량 샘플)
초기 연구에 적합하며, 모세관 크기 셀은 3~5μL만 필요하여 적은 샘플로 정밀한 크기 측정을 가능하게 합니다.
Adjustable Correlator Mode (조정 가능한 상관 모드)
샘플 유형에 따라 짧은, 중간, 긴 시간 상관 모드를 설정할 수 있어 강력하고 적응 가능한 상관 함수 계산을 보장합니다.
Work in Combination with GPC/SEC or FFF (GPC/SEC 또는 FFF와의 결합 작업)
흐름 모드를 사용하여 고해상도 크기 분석을 가능하게 합니다. BFC-1 신호 수집기는 GPC/SEC 또는 FFF의 RI 또는 UV 신호를 자동으로 수집하여 정확한 부피 가중 결과를 제공합니다.
Regulatory Compliance (규제 준수)
ISO 22412와 ISO 13099 규격을 준수하며, IQ/OQ 도구와 FDA 21 CFR Part 11 지원 기능이 있어 규제 환경에서도 사용할 수 있습니다.
| Dynamic Light Scattering (DLS) – Applications | Electrophoretic Light Scattering (ELS) – Applications | Static Light Scattering (SLS) – Applications | DLS Microrheology – Applications |
|---|---|---|---|
| 1) 입자 크기 및 분포 폴리머, 콜로이드, 생체거대분자 등 2) PNIPAm 폴리머 등 열에 민감한 시스템에 대한 연구. 3) 중합공정 및 반응기구에 관한 연구 4) 자기조립, 중합 및 해중합 등의 반응 속도론적 분석 | 1) 콜로이드, 단백질, 나노금속 등을 포함한 입자 현탁액 2) 화학, 생물학, 수처리, 페인트 등의 산업 3) 제품 안정성 관리 및 모니터링 4) 서스펜션 시스템의 안정성 연구 및 제어 5) 표면 특성 및 개질 연구 | 1) 화학공학: 폴리머, 미셀 및 거대 분자의 특성화 2) 생명과학: 단백질, 폴리펩티드, 다당류의 특성 분석. 3) 의약품: 약물 및 생체거대분자의 응집 및 안정성에 관한 연구. | 1) 폴리머 용액 2) 단백질 용액 3) 젤 시스템 |
| Functionality | Parameter | BeNano 180 Zeta Max |
|---|---|---|
| Size measurement | Size measurement range | 0.3 nm – 15 μm* |
| Sample volume | Sample volume | 3 μL – 1 mL* |
| Detection angle | Detection angles | 90° & 173° & 11.2° |
| Analysis algorithm | Algorithm types | Cumulants, General Mode, CONTIN, NNLS |
| Upper limit of concentration range | Maximum concentration | 40% w/v* |
| Detection position | Detection position | Movable |
| Zeta potential measurement | Detection angle | 12° |
| Zeta potential measurement range | Measurement range | No actual limitation |
| Electrophoretic mobility | Electrophoretic mobility | > ± 20 μm·cm/V·s |
| Conductivity | Conductivity range | 0 – ≥270 mS/cm |
| Sample volume (Zeta) | Sample volume | 0.75 – 1 mL |
| Sample size | Sample size range | 1 nm – ≥120 μm* |
| Other measurements | Molecular weight (Mw) measurement | 342 Da – 2 × 10⁷ Da* |
| DLS microrheology measurement | Microrheology data | MSD, G’, G”, η*, J |
| Refractive index measurement | Refractive index | 1.2 – 1.6 |
| Concentration measurement | Concentration range | 1 × 10⁸ particles/mL – 1 × 10¹² particles/mL* |
| Sedimentation particle size measurement | Size range | 1 μm – 50 μm* |
| System parameters | Temperature control range | -15 ℃ – 120 ℃, ± 0.1 ℃ |
| Condensation control | Condensation control | Dry air or nitrogen |
| Laser source | Laser source | 50 mW Solid-state laser, 671 nm†, Class 1 |
| Correlator | Correlator channels | Up to 4000 channels, 1011 linear dynamic |
| Detector | Detector type | Avalanche photodiode (APD) |
| Intensity control | Intensity control range | 0.0001% – 100%, manual or automatic |
| Dimensions (L x W x H) | Dimensions | 24.61 × 15.75 × 9.65 in (57.32 lb) |
| Power supply | Power supply range | AC 100 – 240 V, 50 – 60 Hz, 4A |
| Compliance | Regulatory compliance | 21 CFR Part 11, ISO 13321, ISO 22412, ISO 13099 |
BeNano 시리즈의 강력 추천 액세서리인 BAT -1 자동 적정기는 pH에 따른 제타 전위 분석 및 콜로이드 시스템의 등전점(IEP) 측정에 이상적인 선택입니다.
0.28 μL의 정밀도를 갖춘 고정밀 적정 펌프 3개가 장착되어 있으며, 최적의 적정제를 선택하고 적정 효율과 정확도를 최적화하기 위해 첨가량을 지능적으로 조절합니다.
BAT -1 자동 적정기는 BeNano 시리즈와 함께 사용하여 넓은 pH 범위에서 제타 전위를 측정하도록 설계되었으며, 다양한 조건에서 제타 전위 및 시료 안정성에 대한 정보를 제공합니다. 작동 순서는 다음과 같습니다.
a) 검출할 시료와 적정제를 용기에 각각 준비합니다.
b) BeNano 소프트웨어에서 측정할 샘플의 양, 적정제 농도, 초기 pH, 목표 pH, pH 간격, 목표 pH 허용치 등을 설정하여 적정 SOP를 만들거나 편집합니다.
c) 측정을 시작하기 위해, 샘플은 자동 계산을 통해 첫 번째 pH 값에 접근하도록 적정되고, 제타 전위 측정을 위해 페리스탈틱 펌프에 의해 접힌 모세관 셀에 주입됩니다.
d). 최종 목표 pH에 자동으로 도달할 때까지 위의 절차를 반복합니다.
e) 제타 전위 대 pH의 전체 데이터와 추세 플롯을 저장하고 출력합니다.
f). 설정 pH 범위에 등전점이 포함되는 경우 등전점을 제공합니다.
