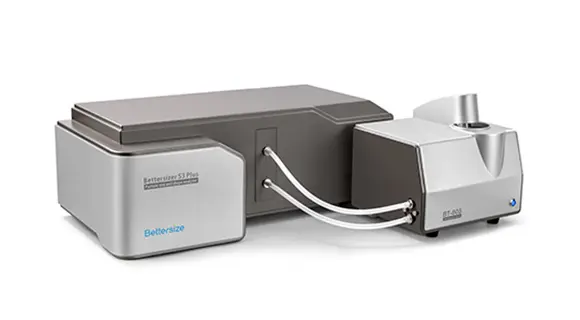

Bettersizer S3 Plus는 레이저 회절과 동적 이미지 분석 기능을 하나의 기기에 통합했습니다.
0.01μm에서 3500μm까지의 입자 크기와 형태를 측정할 수 있습니다.
초미세 입자든 대형 입자든 뛰어난 감도와 탁월한 분해능을 자랑하는 Bettersizer S3 Plus는
최고의 과학 연구를 수행하는 열정적인 연구자들을 위한 가장 강력한 크기 및 형태 분석기입니다.
Bettersizer S3 Plus는 두 대의 고속 CMOS 카메라 (0.5배 및 10배 확대)를 장착한 레이저 회절 입도 및 형상 분석기로, 측정 대상 샘플의 이미지를 촬영합니다. 측정 중, 선택한 매질에 분산된 입자는 두 개의 샘플 셀을 통과합니다. 첫 번째 샘플 셀에서는 단파 레이저(532nm)가 입자에 조사되어 산란됩니다. 96개의 검출기는 0.02°~165° 각도 범위에서 광 신호를 감지합니다. CMOS 카메라는 두 번째 샘플 셀을 통해 입자의 사진을 연속 촬영하여 2~3500µm 범위의 형상 정보를 제공합니다 .
일상적인 입자 크기 분석을 위한 레이저 회절 기술은 다양한 산업 분야에서 여전히 널리 사용되는 방법입니다.
Bettersizer S3 Plus는 푸리에 구조를 기반으로 설계된 특허받은 DLOI 시스템을 적용하여 0.01μm부터 초미세 입자까지 정확한 측정을 보장합니다.
특징 및 이점:
동적 이미지 분석은 레이저 회절과는 별개로 제공되는 포괄적인 형상 또는 형태학적 정보를 통해 재료에 대한 이해를 강화할 수 있습니다.
응집체, 파쇄 입자, 이물질 등 특정 기하학적 특성을 가진 개별 입자를 듀얼 카메라 시스템을 통해 효과적으로 추적할 수 있습니다.
특징 및 이점:
Bettersizer S3 Plus는 레이저 회절과 동적 이미지 분석을 하나의 장비에 통합하여 넓은 동적 범위에서 입자 크기, 크기 분포 및 입자 형상을 동시에 분석합니다. 이를 통해 사용자는 재료 거동에 대한 심층적인 이해를 통해 문제 해결 및 분석법 개발 과정을 가속화할 수 있습니다.
특징 및 이점:
Bettersizer S3 Plus는 입자 크기 측정에 탁월한 분해능과 감도를 제공합니다. DLOI 시스템을 통해 다분산 시료의 크기 분포를 정밀하게 측정하고 제품의 크기 변화를 민감하게 감지할 수 있습니다.
Bettersizer S3 Plus를 사용한 형상 분석을 위한 적층 제조의 예가 아래에 나와 있습니다. 두 개의 AlSi10Mg 샘플에서 개별 입자의 대표 개수를 기록하고, ISO 표준에 따라 개수 가중 종횡비와 원형도를 평가합니다. (Adapted from F. Schleife, C. Oetzel. Chem. Ing. Tech. 93.8 (2021): 1199–1203)
레이저 회절과 이미지 분석을 병행하면 넓은 분포의 샘플에서 통계적으로 과소평가된 과대 입자(예: 과대 입자, 응집물, 기포 등)를 민감하게 감지할 수 있습니다. 아래에는 규격 미달 연마재의 예가 나와 있습니다. Bettersizer S3 Plus는 약 120μm에서 크기 피크와 과도하게 거친 입자의 이미지를 보여 과대 입자의 존재를 확인합니다.
| 측정된 매개변수 | |
|---|---|
| 입자 크기 분포 | 현탁액, 유제, 건조분말 |
| 입자 모양 | |
| 일반적인 | |
| 원칙 | 레이저 회절 및 동적 이미지 기술 |
| 분석 | 미 산란 이론과 프라운호퍼 회절 이론 |
| 일반적인 측정 시간 | 10초 이내 |
| 측정 성능 | |
| 측정 범위 | 0.01 – 3500 μm(레이저 시스템) 2 – 3500 μm(이미지 시스템) |
| 정확성 | <0.5% (NIST 인증 표준) |
| 반복성 | <0.5% (NIST 인증 표준) |
| 크기 클래스 수 | ≤100 (조정 가능) |
| 수유 모드 | 자동 순환 또는 반자동 순환 |
| 특수 기능 | 굴절률 측정, SOP 설정 |
| 이미지 인식 | 최대 120fps, 분당 최대 10,000개의 입자 |
| 메인 장치 | |
| 광학 시스템 | 특허받은 DLOI(듀얼 렌즈 및 사선 입사) 시스템 |
| 원자 램프 | 편광광 펌핑 고체 레이저(10mW/532nm) |
| 탐지기 | 96개의 감지기(전방, 측면 및 후방 배열) |
| 측정 각도 | 0.02 – 165° |
| CMOS 카메라 | 0.5배와 10배 * |
| 이미지 분석 | 1.2메가픽셀 |
| 분산 모듈 | |
| 순환 속도 | 300~2500rpm |
| 순환 유량 | 3000~8000mL/분 |
| 비초음파 | 드라이런 보호, 최대 50W(조정 가능) |
| 순환 탱크 용량 | 600ml |
| 소프트웨어 | |
| 적합성 | 21 CFR 파트 11, ISO 13320, ISO 13322, USP <429>, CE |
| 보고서 | 사용자 정의 가능한 보고서 |
| 시스템 매개변수 | |
| 치수(길이 x 너비 x 높이) | 820 × 610 × 290mm |
| 무게 | 48kg |
| 전압 | 직류 24V, 50/60Hz, 20W |
| 컴퓨터 구성(권장) | |
| 컴퓨터 인터페이스 | 최소 1개의 고속 USB 2.0 또는 USB 3.0 포트가 필요합니다. |
| 운영 체제 | 윈도우 7 / 윈도우 10 |
| 하드웨어 사양 | Intel Core i7, 8GB RAM, 500GB 하드디스크, PCI-E X16 인터페이스 2개 |
| * Bettersizer S3 Plus는 단일 카메라(0.5배) 모델로도 제공됩니다. 자세한 내용은 문의해 주세요. | |

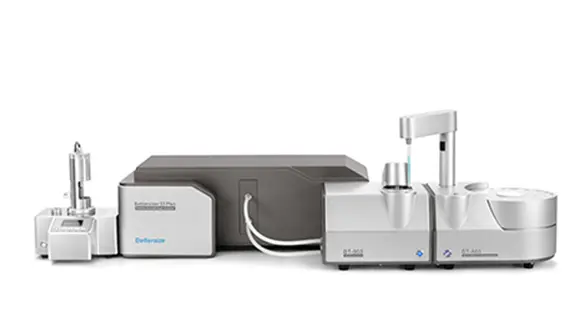

BT-A60은 내구성이 뛰어나고 처리량이 높은 자동 샘플링 시스템입니다.
시료 측정을 위한 실험실 자동화를 극대화하여 인건비를 절감하고 생산성과 실험실 효율성을 향상시킵니다.
콤팩트한 디자인으로 작업 공간을 절약하는 동시에 한 번에 최대 60개의 시료를 측정할 수 있습니다.
Bettersizer S3 Plus 및 Bettersizer 2600과 호환되는 BT-A60은 다양한 분석 용도에 맞춰 24시간 완전 자동화된 시료 분석을 제공합니다.
| 수동 샘플 공급 | 자동 샘플 공급 |
|---|---|
| 숙련된 작업자가 필요 | 노동비 절감 |
| 인적 오류의 잠재적 위험 | 인간의 오류와 무관함 |
| 교차 오염 위험 | 교차 오염 위험 없음 |
| 지저분한 작업대 | 잘 정리된 작업대 |
| 더 긴 샘플 간 실행 시간 | 샘플 간 실행 시간이 단축됨 |
| 호환성 | 베터사이저 S3 플러스, 베터사이저 2600* |
| 입자 상태 | 현탁액, 건조 분말 |
| 입자 크기 | 0.01 – 200 μm(Bettersizer S3 Plus) 0.02 – 200 μm(Bettersizer 2600) |
| 샘플 용량 | 60개의 샘플 |
| 샘플링 수량 | 0.5 – 5mL |
| 샘플 용기 | 10mL Φ15*100mm |
| 파워 | 100~240VAC, 50/60Hz, 40W |
| 사이즈(L × W × H) | 410*290*482mm |
| 무게 | 16.5kg |
| 작동 온도 ℃ | 5℃ – 35℃ |
| 습기 | 85% 미만 |
| 악세서리 | 열전사 바코드 프린터 |
*BT-A60 자동샘플러는 소프트웨어 버전 8.10 이상이 설치된 Bettersizer S3 Plus 및 Bettersizer 2600과 호환됩니다.
