Langmuir & Langmuir-Blodgett 기술은 전 세계적으로 이 방법을 광범위하게 사용할 수 있는 고유한 장점을 가지고 있습니다.
이러한 이점은 다음과 같습니다.
Roll-to-Roll LB(R2R LB)는 LB 기술의 가능성을 넓혀줍니다.
R2R LB 공정에서는 유연한 기판이 나노입자 또는 기타 물질의 단층을 통과하는 홈통으로 연속적으로 공급됩니다.
이를 통해 증착 매개변수를 정밀하게 제어하여 넓은 기판 영역을 빠르게 코팅할 수 있습니다.
딥핑 웰을 포함한 일체형 솔리드 PTFE 트로프 탑을 사용하면 오염된 접착제나 코팅 없이 쉽게 청소할 수 있습니다.
조정 가능한 다리, 홈통 상단 위치 지정 핀, 배리어 제한 스위치 및 오버플로 채널은 시스템의 안전하고 안정적인 사용을 보장합니다.
OneAttension 의 소프트웨어는 완전한 다양성과 자동화, 쉬운 측정 설정 및 실시간 결과를 제공합니다.
하지만 무엇보다도 정말 사용자 친화적이고 직관적입니다.
CMC 지점 주변의 데이터 지점 수를 자동으로 늘려 CMC 측정 시간을 줄이는 자동 검색과 같은 기능이 포함되어 있습니다.
Sigma CMC는 CMC를 측정할 뿐만 아니라 표면 장력에서 분말 습윤성에 이르기까지 다른 표면 측정 모드를 완벽하게 지원 하는 적응형 다목적 시스템입니다.
이를 통해 시스템은 귀하에게 발생할 수 있는 모든 측정 요구 사항에 대해 미래에도 대비할 수 있습니다.

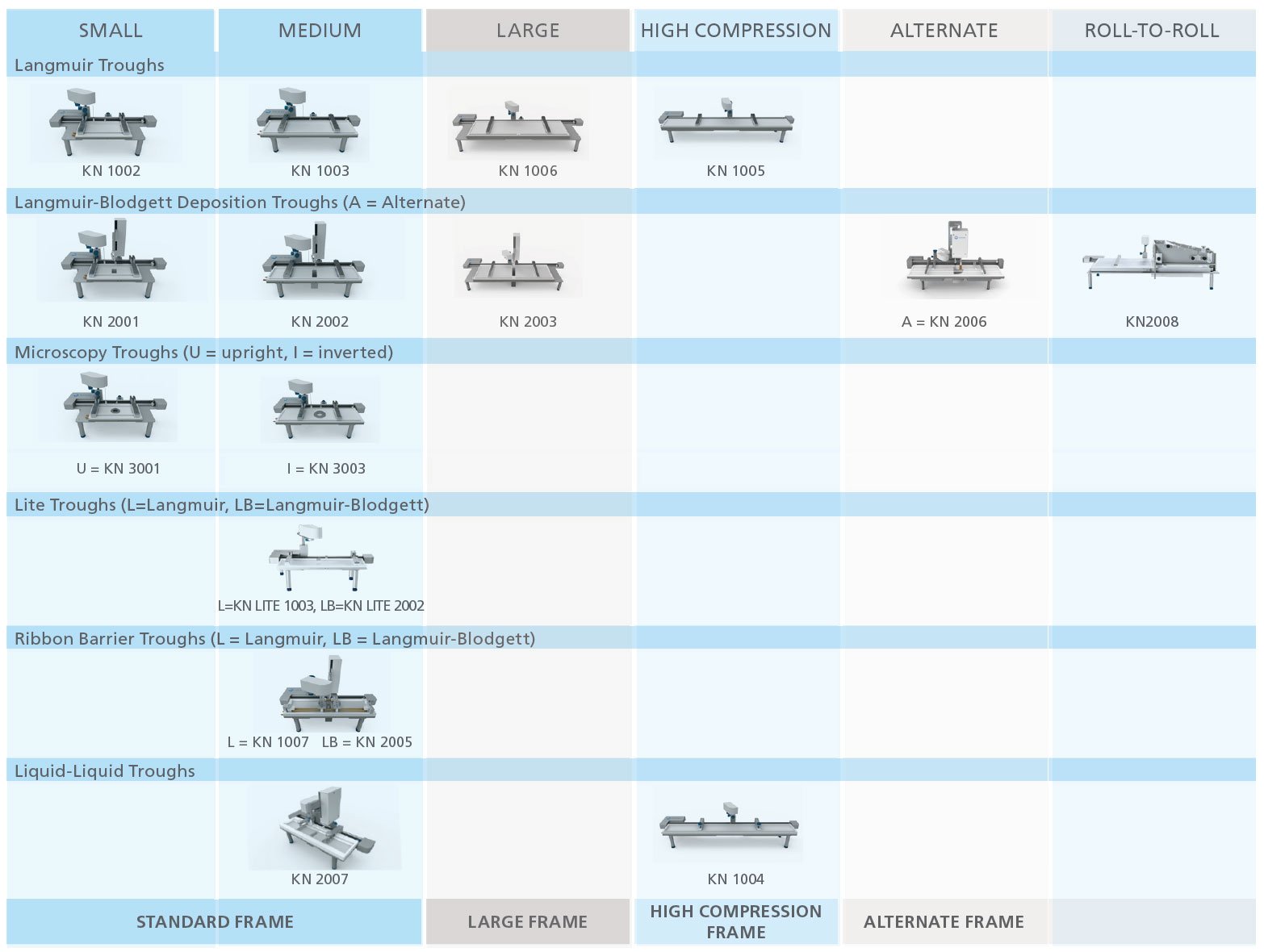

우리는 다양한 크기와 기능을 갖춘 다양한 L&LB 트로프를 제공합니다.
당사의 L&LB 시스템은 완전히 모듈식이며 하나의 프레임을 다양한 크기와 유형의 트로프 상단에 사용할 수 있습니다.
아래의 표준 제품 외에도 요청 시 맞춤형 쓰루탑을 제작할 수 있습니다.
| Small | Medium | Liquid-Liquid Medium | Large | Liquid-Liquid High Compression | High Compression | Alternate | Roll-to-Roll | |
| Surface area (cm2) | 98 | 273 | 269(197*) | 841 | 580(423*) | 587 | 586 (x2**) | 2330 |
Trough top inner dimensions (L x W x H mm) | 195 x 50 x 4 | 364 x 75 x 4 | 364 x 74 x 7 (364 x 54 x 10*) | 580 x 145 x 4 | 784 x 74 x 7 (784 x 54 x 10*) | 782 x 75 x 5 | 782 x 75 x 5 (x2**) | 685 x 340 x 4 |
| Maximum compression ratio | 5.2 | 10.8 | 10.8 | 18 | 24.7 | 24.7 | 3.9 | – |
| Barrier speed (mm/min) | 0.1…270 | 0.1…270 | 0.1…270 | 0.1…270 | 0.1…270 | 0.1…270 | 0.1…270 | 0.1…270 |
| Balance measuring range (mN/m) | 0…300 | 0…300 | 0…300 | 0…300 | 0…300 | 0…300 | 0…300 | 0…300 |
| Maximum balance load (g) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Balance resolution (μN/m) | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 |
| Langmuir trough top | • | • | – | • | • | • | – | – |
| Total subphase volume (mL) | 39 | 109 | – | 336 | 406 (212*) | 293 | – | – |
| Langmuir-Blodgett trough top | • | • | • | • | – | – | • | • |
| Total subphase volume (mL) | 57 | 176 | 450 | 578 | – | – | 1400 | 5430 |
| Dipping well dimensions (L x W x H mm) | 20 x 30 x 30 | 20 x 56 x 60 | 20 x 54 x 60 | 20 x 110 x 110 | – | – | Half a circle, radius 75; depth 74 | 300 x 300 x 50 |
| Maximum sample size (T x W x H mm) | 3 x 26 x 26 (1 inch) | 3 x52 x56 (2 inches) | 3 x 50 x 56 | 3 x 106 x 106 (4 inches) | – | – | 3 x 30 x 50 (min height 30 mm) | 200 (Substrate width) |
| Dipping speed (mm/min) | 0.1…108 | 0.1…108 | 0.1…108 | 0.1…108 | – | – | 0.1…108 | 1…100 (Substrate roll speed) |
| Extraction angle | – | – | – | – | – | – | – | Adjustable, 30-90 degrees with increments |
Upright microscopy trough top | • | – | – | – | – | – | – | Adjustable, 30-90 degrees with increments |
Inverted microscopy trough top | – | • | – | – | – | – | – | – |
| Ribbon barrier trough top | – | • | – | – | – | – | – | – |
| Compatible with | ||||||||
| KSV NIMA ISR | – | – | – | – | • | • | – | – |

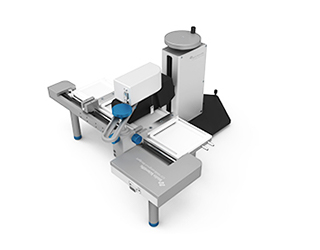

| KSV NIMA MicroBAM | – | • | – | • | – | • | • | • |
| KSV NIMA SPOT | – | • | • | • | – | • | – | • |
* Liquid-Liquid Trough은 두 가지 액체상을 허용하므로 standard trough보다 더 깊습니다.
괄호 안의 값은 하위 단계의 제한에 해당합니다(상위 단계의 다른 값).
** 대체 레이어 증착 트로프(Alternate-Layer Deposition Trough)는 두 개의 단층을 동시에 생성하기 위한 두 개의 분리된 구획으로 구성됩니다.
• : 이용 가능
– : 이용 불가/해당 없음
KSV NIMA LB 소프트웨어는 코팅을 생성하고 Langmuir 필름을 연구하기 위한 강력한 도구입니다.
30년의 경험을 바탕으로 한 KSV NIMA LB 소프트웨어에는 효과적이고 쉬운 측정 및 데이터 처리에 필요한 모든 도구가 포함되어 있습니다.
다양한 측정 모드를 사용하면 침지부터 압축 등온선, 흡착 연구 및 계면 유변학까지 측정할 수 있습니다.
소프트웨어는 편리한 분석을 위해 전체 측정 설정을 결과와 함께 저장합니다.
모든 데이터는 필요에 따라 쉽게 확인, 구성, 보고 및 내보낼 수 있습니다.
Langmuir & Langmuir-Blodgett Troughs용으로 엄선된 액세서리로 가능성을 확장해 보세요.
전체 목록을 보려면 아래 브로셔를 살펴보세요.

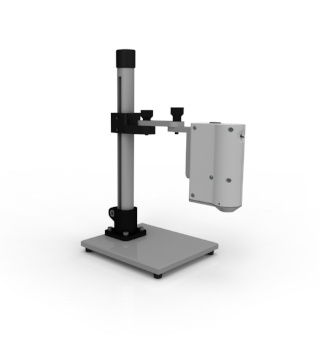

KSV NIMA 표면 전위 센서(SPOT)는 Langmuir 필름의 분자 방향 변화를 결정하는 데 사용됩니다.
모든 KSV NIMA Langmuir 및 Langmuir-Blodgett Troughs에 포함된 표면 압력 센서와 함께 Langmuir 단층 상호 작용에 대한 심층적인 보기를 제공합니다.

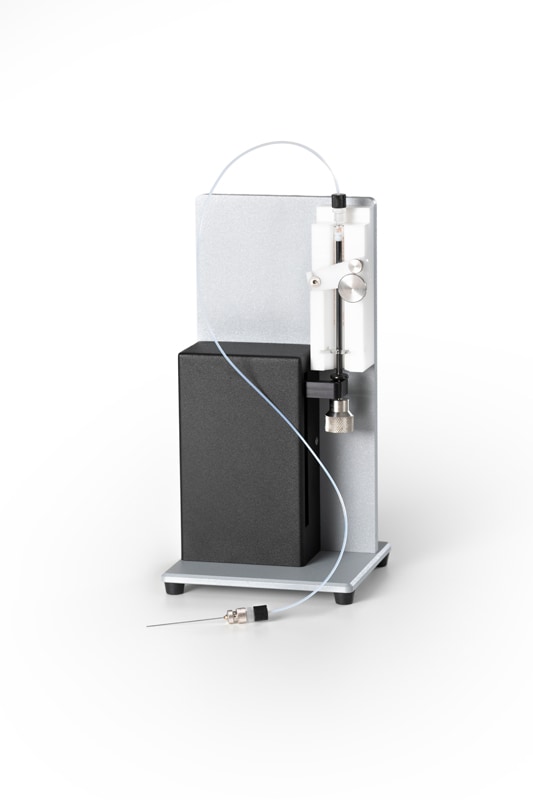

PC 제어 단층 샘플 도입용.
수동으로 샘플을 주입하는 것에 비해 뛰어난 분주 정확도를 제공합니다.
KSV NIMA LB 소프트웨어로 제어됩니다.
디스펜싱 해상도 0.1 µl.

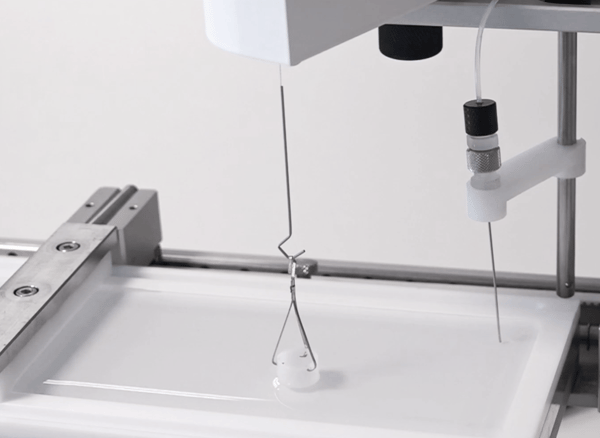

하위 단계 증발 보상 도구는 부력을 통해 표면 수준을 모니터링하고 연동 펌프를 사용하여 증발된 하위 단계 액체를 자동으로 보상합니다.
보상은 100시간 이상 지속적으로 근무할 수 있습니다.
KSV NIMA LB 소프트웨어로 제어됩니다.
Langmuir, Langmuir-Blodgett 또는 Microscopy Trough에서 수평 LS 증착을 수행하려면 침지 메커니즘과 Langmuir-Schaefer 홀더가 필요합니다.
홀더는 샘플 홀더 막대에 유연한 튜브로 연결된 흡입 펌프로 구성됩니다.
샘플 홀더 끝에는 기판과 접촉할 때 진공을 생성하는 부드러운 고무 흡입 컵이 있습니다.
KSV NIMA Langmuir & Langmuir-Blodgett Troughs 박막 측정 신뢰도 1위
KSV NIMA Langmuir & Langmuir-Blodgett Troughs 박막 측정 신뢰도 1위
KSV NIMA Langmuir & Langmuir-Blodgett Troughs 박막 측정 신뢰도 1위
KSV NIMA Langmuir & Langmuir-Blodgett Troughs 박막 측정 신뢰도 1위
KSV NIMA Langmuir & Langmuir-Blodgett Troughs 박막 측정 신뢰도 1위
KSV NIMA Langmuir & Langmuir-Blodgett Troughs 박막 측정 신뢰도 1위
KSV NIMA Langmuir & Langmuir-Blodgett Troughs 박막 측정 신뢰도 1위
KSV NIMA Langmuir & Langmuir-Blodgett Troughs 박막 측정 신뢰도 1위
KSV NIMA Langmuir & Langmuir-Blodgett Troughs 박막 측정 신뢰도 1위
KSV NIMA Langmuir & Langmuir-Blodgett Troughs 박막 측정 신뢰도 1위
KSV NIMA Langmuir & Langmuir-Blodgett Troughs 박막 측정 신뢰도 1위

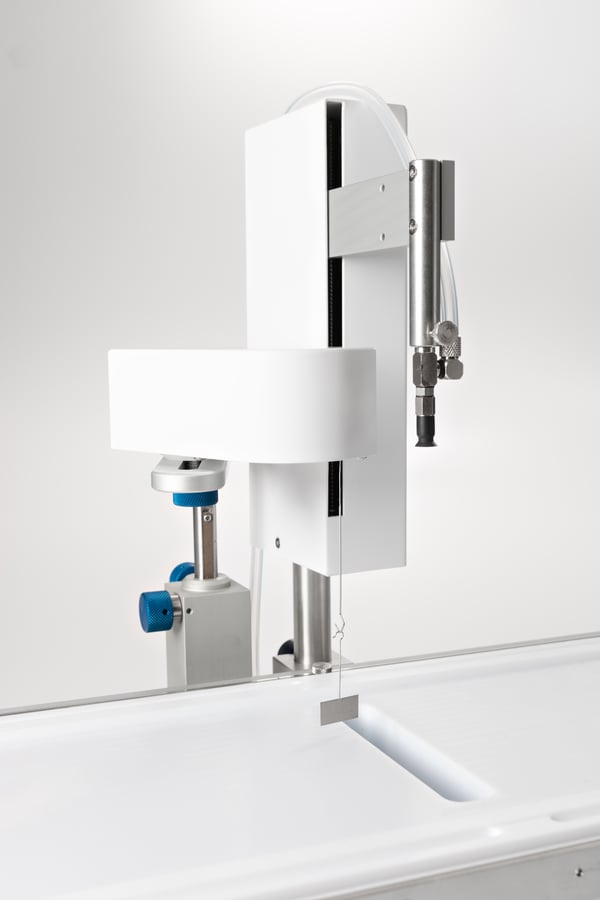

이 시스템은 표면 압력 감지를 위해 백금 판을 사용한 표준화된 빌헬미 방법을 사용합니다. 또한 세척을 피하기 위해 일회용 종이 접시를 사용할 수도 있습니다. 강력한 KSV NIMA LB 소프트웨어는 다양한 특성화 도구를 포함하여 모든 제어 및 데이터 분석을 동일한 소프트웨어로 통합합니다.
특수 특성화 도구는 코팅 공정 전과 후에 모두 플로팅 박막 품질을 보장합니다. 간단한 트러프 상단과 배리어 배치를 갖춘 개방형 모듈식 설계로 특성화 시스템에 쉽게 통합하고, 업그레이드하고, 부품을 쉽게 세척할 수 있습니다.
