MicroBAM 카메라는 넓은 시야와 결합된 우수한 해상도(12μm)를 특징으로 하며 이는 필름 균질성 및 도메인 크기 연구에 선호됩니다.

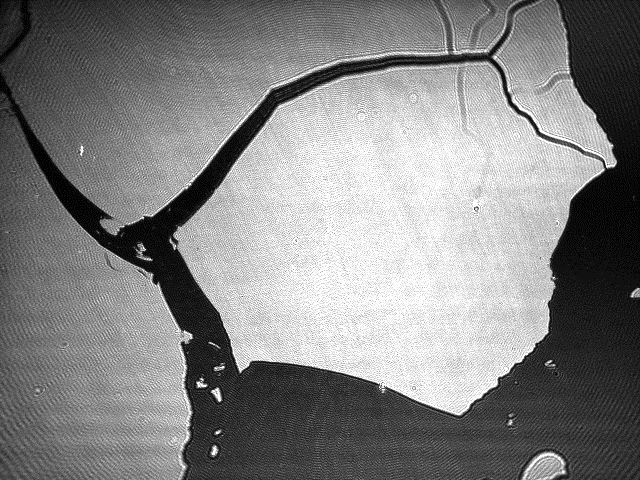

시간이나 표면 압력의 함수로 단층의 정지 이미지를 수동으로 또는 자동으로 캡처할 수 있습니다.
단층을 증착하기 전에 원하는 방식이 정확히 맞는지 확인하세요.
MicroBAM은 증착 전 일상적인 LB 필름 균질성 검사를 위한 최적의 도구입니다.
MicroBAM은 계면활성제 분자가 존재할 때 물 표면의 굴절률 변화를 감지함으로써 Langmuir 층을 방해할 수 있는 형광 염료와 같은 외부 물질이 필요 없이 균질성, 위상 거동 및 필름 형태에 대한 정보를 제공합니다.
우수한 이미지 품질과 측면 해상도 덕분에 형태학적 필름 매개변수(예: 압축 필름 균질성, 도메인 크기, 모양 및 패킹)를 시각화하는 데 이상적인 도구입니다. 영화 구조를 실시간으로 관찰하고 기록하면 역동적인 활동을 포착할 수 있습니다.
KSV NIMA MicroBAM은 대부분의 KSV NIMA Langmuir 및 Langmuir-Blodgett Trough와 함께 사용하여 시간 또는 표면 압력의 함수로 실시간 이미지 측정을 제공할 수 있습니다. KSV NIMA MicroBAM은 USB를 통해 컴퓨터에 직접 연결되므로 설치 및 사용이 매우 쉽습니다.
| KSV NIMA MicroBAM | |
Measurement | |
| Angle-of-incidence range (°) | 53, fixed |
| Light source power (mW) | 50 |
| Light source wavelength (nm) | 659 |
| Image resolution (µm) | 12 (horizontal image direction, center)1 |
| Field of view (µm) | 3600×4000 |
| Polarizer | Integrated (p-polarisation of the incident beam) |
| Analyzer | Integrated |
Camera | |
| Type | USB |
| Resolution (px) | 640×480 |
| Framerate (fps) | 30 |
Adjustable exposure time and gain | V |
Image processing | |
| Image resizing | V |
| Contrast enhancement | Profile |
| Image filtering | V |
| Particle size determination | V |
Hardware | |
| Instrument dimensions (L×W×H, cm) | 22×27.7×40.2 |
| Measuring head dimensions (L×W×H, cm) | 5.7×16.2×7.2 |
| Power supply (V, Hz) | 100-240, 50/60 |
| Weight (kg) | 10 |
Compatibility with L & LB Troughs | |
| Medium | V |
| Large | V |
| High Compression | V |
| Alternate | V |
1 According to Rayleigh’s criterion
2 P-polarization of the incident beam
