QSense Omni는 실험실에서 가장 선명한 QCM-D 데이터와 원활한 측정 환경을 제공합니다.
표면과 인터페이스의 분자 상호 작용에 대한 고유한 통찰력을 더 빠르게 파악하고 고도로 제어된 측정을 통해 얻은 신뢰할 수 있는 결과를 바탕으로 결정을 내릴 수 있습니다.
고유한 QSense Decay 기술이 적용된 7-harmonic QCM-D로 정성 및 정량 분석 가능
다른 어떤 QCM-D 장비보다 4배 더 나은 감도와 더 낮은 노이즈
시간을 절약하고 성공적이고 재현 가능한 측정을 보장
동일하거나 다른 스크립트, 유속 및 온도를 사용하여 병렬로 측정
실제 조건에 최대한 가깝게 모델 시스템을 설정
실험을 실행하는 동안 스크립트 조정
Requires add-on
Requires add-on

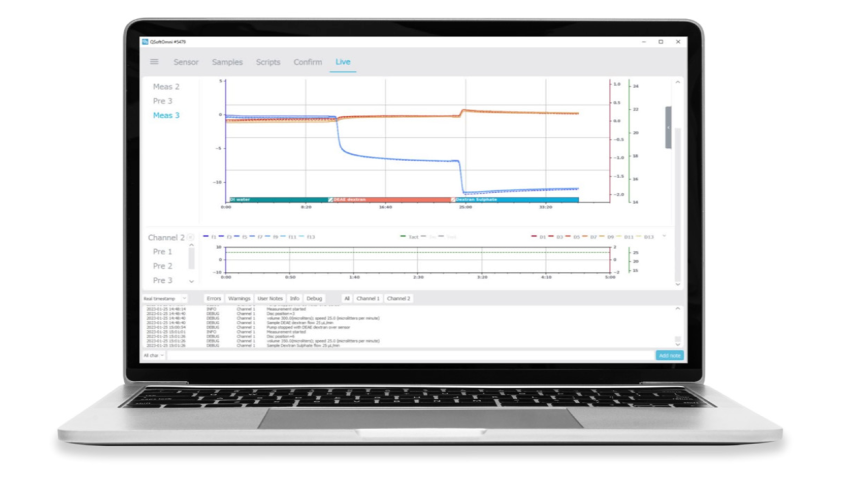

실험을 설정할 때 QSoft Omni 소프트웨어는 백그라운드에서 지속적인 품질 관리를 실행하여 이상적인 측정 조건을 보장합니다.
QSoft Omni가 데이터를 수집하는 동안 Dfind는 분석 프로세스를 단순화합니다.
Measurement channels | 1 - 4 |
Working temperature | 4 to 70 °C |
Sensors (frequency range) | 5 MHz (1-72) |
Number of measured harmonics | 7, allows for full viscoelastic modeling |
Volume above sensor | ~ 20 μl |
Minimum sample volume | ~ 90 μl |
Flow rates | Typical flow rate 20 μl/min. Flow speed range 1-200 μl/min |
Maximum time resolution | 300 data points per second (each data point represents an f and D value) |
LOD (3 x noise) | 0.24 See the graph below |
Minimum noise | Frequency: 0.0045 Hz Mass: 0.08 ng/cm2 Dissipation: 1∙10-9 |
Long-term stability* | Frequency: < 0.25 Hz/h Dissipation: < 0.04.10-6 /h Temperature: < 0.003˚C |
모든 사양은 사전 통지 없이 변경될 수 있습니다.
* 온도 안정성은 주변 환경이 챔버의 가열 또는 냉각에 미치는 영향의 변화에 따라 달라집니다. 외풍이나 열원 등으로 인해 실내 온도가 ± 1°C 이상 변하면 지정된 온도 안정성에 도달하지 못할 수 있습니다.
25°C, 유량 20μl/min, 데이터 속도 1 데이터포인트/s의 DI 수에서 QSX 303 SiO 센서를 사용하여 1시간 측정한 후 얻은 값입니다. 분석에 사용된 데이터 간격: 2분. 1시간 이상 기다리면 더 나은 안정성을 얻을 수 있습니다. 외부 전원 공급 장치를 제외한 무게입니다.
더 높은 샘플링 속도를 적용하면 필연적으로 노이즈가 높아지고 LOD(검출 한계)가 손상됩니다.
소음 수준이 크게 개선된 QSense Omni는 향상된 감지 한계를 제공합니다.
아래 그림과 표는 세 가지 샘플링 간격에서 QSense Omni의 감지 한계를 설명하고 높은 샘플링 속도에서도 달성되는 낮은 감지 한계를 보여줍니다.
아래 그림과 표에서는 획득 모드별 속도와 검출 한계(LOD)를 설명합니다.

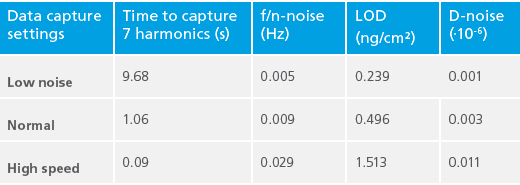

Speed and limit of detection (LOD) per acquisition mode.

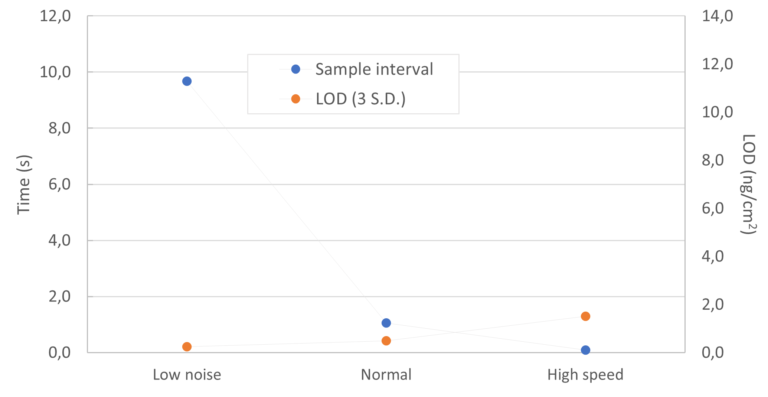

Theoretical limit of Detection (LOD) at different sample intervals.
Limit of detection is set to 3 times frequency noise level.
Performance characteristics.
Measurements were performed with QSX 303 SiO sensors at 20°C temperature, and in deionized water at flow of 15μL/min, using one measurement channel.
Each measurement mode was measured for approximately 5 minutes, and standard deviation of data points was collected within a set time range of 1 min to statistically determine noise data.
센서는 QCM-D 실험의 핵심입니다.
사용자의 연구에 가장 적합한 센서 재료와 코팅을 찾으려면 가장 광범위한 센서를 검색하십시오.
다양한 금속, 산화물 및 탄화물부터 폴리머, 기능성 코팅 및 표준화된 토양에 이르기까지 50개 이상의 표준 센서를 제공합니다.
센서는 안정적이고 신뢰할 수 있으며 재현 가능한 데이터를 제공하기 위해 개발 및 생산됩니다.
광범위한 품질 관리를 통해 전체 성능이 보장되며 권장 사항에 따라 일회용 사용이 보장됩니다.
QSense 이산화규소 센서는 에칭 공정, 실란화, 세척 및 세제를 연구하는 데 적합합니다.
QSX 303은 5개의 센서가 한 상자에 들어 있습니다.
QSense 스테인리스 스틸 센서.
QSX 304는 5개의 센서가 한 상자에 들어 있습니다.
QSense 폴리스티렌 센서.
QSX 305는 5개의 센서가 한 상자에 들어 있습니다.
실험 설정을 안내하고 성공적인 결과를 생성하도록 설계된 새로운 사용자 친화적인 소프트웨어인 QSoft Omni 소프트웨어에 대해 알아보세요.
실험을 준비하는 동안 QSoft Omni 소프트웨어는 측정을 위한 최적의 조건을 보장하기 위해 백그라운드에서 지속적으로 품질 관리를 수행합니다.
QSoft Omni는 데이터를 수집하는 반면 Dfind는 분석을 더 쉽게 만듭니다.
동일한 표면에서 QCM-D와 전기화학 측정을 동시에 수행하고 싶으십니까?
이 모듈은 폴리머 거동, 정전기 상호작용, 부식 등을 탐색하기 위한 순환 전압전류법 및 전기화학적 임피던스 측정과 같은 광범위한 전기화학적 방법을 지원합니다.
센서 표면에 대한 광학적 접근을 제공하는 이 모듈을 사용하면 동일한 표면에서 QCM-D와 현미경 측정을 동시에 수행할 수 있습니다.
빛이나 조사에 민감한 측정을 수행할 수도 있습니다.
개방형 모듈은 가능한 가장 낮은 샘플량 요구사항을 갖춘 Tubeless 모듈입니다.
센서를 덮기 위해 최소한의 액체를 직접 피펫팅할 수 있습니다. 이 모듈은 증발 연구, 광 유도 반응 및 화학적으로 유발된 반응과 같은 외부 유발 반응을 제공합니다.
