표면과 계면의 분자 상호작용을 실시간으로 연구하기 위해 대규모 QCM-D 분석을 수행해야 합니까?
완전 자동화된 QSense Pro는 해당 작업에 가장 적합합니다.
QSense Decay 기술이 적용된 7-harmonic QCM-D로 정성 및 정량 분석 가능
Flow mode에서 최소 필요한 용량 50 µl
완전 자동화 및 8개 측정 채널로 대규모 분석 가능
무인 측정이 가능하고 시간이 절약
재현성 향상
실제 조건에 최대한 가까운 모델 시스템 설정
Measurement channels | 8 |
Working temperature | 4 to 70 °C, 4 to 150 °C using accessory chamber (QSense High Temperature chamber) |
Sensors (frequency range) | 5 MHz (1-72) |
Number of measured harmonics | 7, allows for full viscoelastic modeling |
Volume above sensor | ~ 20 μl ~ 1 μl minimum dispense volume |
Minimum sample volume | ~ 50 μl |
Flow rates | Typical flow rate 20 µl/min. Flow speed range 1-40 µl/min (4 sensors), 1-100 µl/min (1 sensor). |
Maximum time resolution | 100 data points per second (each data point represents an f and D value) |
LOD (3 x noise) | 1.08 ng/cm2 |
Minimum noise | See the graph below |
Minimum noise | Frequency: 0.02 Hz Mass: 0.4 ng/cm2 Dissipation: 5∙10-9 |
Long-term stability* | Frequency: < 1 Hz/h Dissipation: < 0.15∙10-6 Temperature: < 0.02˚C/h |
* 온도 안정성은 주변 환경이 챔버의 가열 또는 냉각에 미치는 영향의 변화에 따라 달라집니다.
주변에 외풍이나 열원이 있는 경우 실내 온도 변화가 ± 1°C 이상인 경우 지정된 온도 안정성에 도달하지 못할 수 있습니다.
모든 사양은 예고 없이 변경될 수 있습니다.
우선순위를 정할 측면은 연구된 표면 상호 작용 과정에 따라 달라집니다.
매우 느린 변화를 연구하는 경우 높은 시간 분해능은 중요하지 않을 수 있으며, 큰 변화를 측정하는 경우 높은 측정 감도는 중요하지 않을 수 있습니다.
5가지 속도 대 잡음 모드를 사용하면 올바른 설정을 선택하여 실제 측정 성능을 극대화할 수 있습니다.

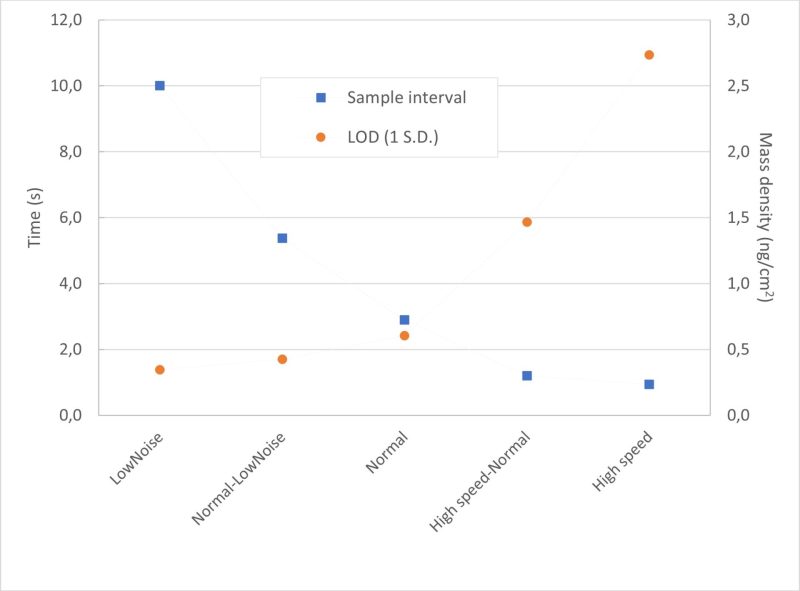

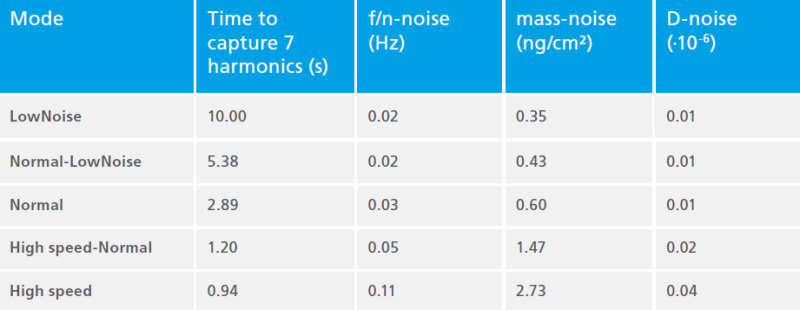

아래 그림과 표는 모든 채널을 사용하는 각 획득 모드에 대한 QSense Pro의 실제 측정 성능을 설명합니다.
단일 채널을 사용하면 샘플 간격을 크게 단축할 수 있습니다(~4배).
성능 특성.
측정은 20°C 온도에서 QSX 303 SiO 2 센서를 사용하고 탈이온수에서 15 µL/min의 유량으로 수행되었습니다 .
각 측정 모드는 약 5분간 측정되었습니다.
센서는 QCM-D 실험의 핵심입니다.
사용자의 연구에 가장 적합한 센서 재료와 코팅을 찾으려면 가장 광범위한 센서를 검색하십시오.
다양한 금속, 산화물 및 탄화물부터 폴리머, 기능성 코팅 및 표준화된 토양에 이르기까지 50개 이상의 표준 센서를 제공합니다.
센서는 안정적이고 신뢰할 수 있으며 재현 가능한 데이터를 제공하기 위해 개발 및 생산됩니다.
광범위한 품질 관리를 통해 전체 성능이 보장되며 권장 사항에 따라 일회용 사용이 보장됩니다.
QSense 이산화규소 센서는 에칭 공정, 실란화, 세척 및 세제를 연구하는 데 적합합니다.
QSX 303은 5개의 센서가 한 상자에 들어 있습니다.
QSense 스테인리스 스틸 센서.
QSX 304는 5개의 센서가 한 상자에 들어 있습니다.
QSense 폴리스티렌 센서.
QSX 305는 5개의 센서가 한 상자에 들어 있습니다.
QSense 소프트웨어는 QCM-D 측정을 최대한 활용할 수 있도록 설계되었습니다.
QSoft는 데이터를 수집하는 반면 Dfind는 분석을 더 쉽게 만듭니다.
모든 요구 사항을 충족하는 하나의 소프트웨어
Dfind는 데이터 준비부터 최종 보고까지 분석 프로세스 전반에 걸쳐 지원합니다.
분석을 단계별로 안내합니다.
모델링 설정을 구성하는 것은 쉽습니다. 목록에서 샘플 재료를 선택하기만 하면 됩니다.
전체 분석 전반에 걸쳐 결과를 시각화합니다.
Dfind는 필요한 정보를 추출하는 데 도움이 되는 교대, 비율 및 기울기를 포함한 여러 분석 방법을 제공합니다.
시간을 절약하기 위해 Dfind를 사용하면 한 번에 여러 데이터 세트를 검토, 모델링 및 분석할 수 있습니다.
QSense Pro와 호환되는 선택된 추가 기능을 살펴보십시오.
챔버를 추가하면 병렬 샘플을 실행할 수 있는 기회가 없어지지만, 반면에 실험 설정이 넓어질 수 있습니다.
동일한 표면에서 QCM-D와 전기화학 측정을 동시에 수행하고 싶으십니까?
이 모듈은 폴리머 거동, 정전기 상호작용, 부식 등을 탐색하기 위한 순환 전압전류법 및 전기화학적 임피던스 측정과 같은 광범위한 전기화학적 방법을 지원합니다.
동일한 표면에서 QCM-D와 엘립소메트리 측정을 동시에 수행할 수 있어 필름의 용매 함량을 정량화할 수 있습니다.
또한 흡착된 필름의 형태학적 변화에 대한 정교한 분석을 제공합니다.
