초정밀 온도 조절 시스템

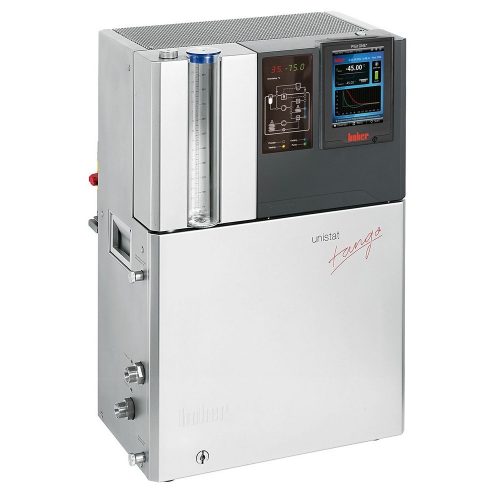

온도 조절 장치 시스템  Unistat tango -40°C ... +250°C

온도 조절 시스템 Unistat tango

동적 온도 조절 시스템 / 순환 온도 조절기

  • Unistat tango는 외부 연결 애플리케이션의 빠르고 고정밀 온도 제어에 있어서 이상적인 솔루션입니다.
  • 기존 순환식 온도 조절 장치와 비교하여 Unistat tango는 매우 빠른 온도 변화와 액체 변화 없는 넓은 온도 범위가 인상적입니다.
  • Unistat tango는 반응기, 오토클레이브, 미니플랜트/파일럿 시스템, 반응기 블록 및 열량계의 온도 제어와 같은 화학 및 제약 산업의 까다로운 응용 분야를 위해 개발되었습니다.
  • 0.48~130kW의 냉각 용량을 갖춘 70개 이상의 모델 중에서 선택할 수 있습니다.
  • Unistat tango는 언제든지 일관되게 안정적인 프로세스 조건을 제공합니다.
제품문의
02-2088-6757

Unistat 제품군은 독특한 열역학적 특성과 가장 높은 요구 사항을 충족하는 다양한 기능을 제공합니다.
Unistat 기술은 정확하고 재현 가능한 온도 제어 결과, 가능한 가장 짧은 가열 및 냉각 시간, 유체 교환 없이도 넓은 온도 범위를 보장합니다.
모든 Unistat tango에는 5.7인치 터치스크린 컬러 디스플레이와 쉬운 메뉴 탐색 기능을 갖춘 혁신적인 Pilot ONE 컨트롤러가 장착되어 있습니다.
모든 중요한 매개변수를 한 눈에 볼 수 있으며 온도 곡선이 실시간 그래픽으로 표시됩니다.
Unistat tango는 최적의 열 전달을 위한 최신 펌프 기술을 갖추고 있습니다.
펌프는 최상의 순환과 흐름을 보장하기 위해 자체 조절되며 펌프의 소프트 스타트업 기능으로 섬세한 유리 반응기가 파손으로부터 보호됩니다.
Unistat 기술은 운영 비용 절감과 효율적인 에너지 관리로 경제적인 운영의 결과로 인상적입니다.
Unistats는 유압식으로 밀봉되어 있기 때문에 증기 및 산화를 통한 오일 손실을 방지하여 온도 제어 유체의 사용 수명을 극적으로 늘려 자원을 더욱 절약합니다.
Unistat tango에는 광범위한 안전 장비가 장착되어 있으므로 감독 없이 계속 작동하는 데 적합합니다.
관련 작동 조건이 지속적으로 모니터링되고 필요한 경우 시스템이 꺼지거나 공정 안전 기능을 통해 비상 냉각 회로가 활성화됩니다.

기능 소개

  • 정확하고 재현 가능한 온도 제어 결과
  • 5.7인치 터치스크린과 편안한 메뉴 탐색 기능을 갖춘 Pilot ONE 컨트롤러
  • 2 x USB(호스트 및 장치), 이더넷 및 RS232 인터페이스
  • E등급 "Professional" 포함
  • 가장 빠른 가열 및 냉각 속도
  • 적응형 온도 제어, 자체 최적화
  • 효율적인 운영으로 작업 시간과 운영 비용이 절약됩니다.
  • 유체 변화가 없는 넓은 온도 범위
  • 효율적인 순환 펌프, 조절 가능
  • 프로세스 산업을 위한 검증된 기능 "Professional" 포함
Downloads

Unistat tango

Unistat tango w

Unistat tango wl

Operating Manuals

Pump Curve

Casestudies

Technical data according to DIN 12876


General & Temperature Control

Temperature range

-45…250 °C

Temperature stability

±0,01 K

Display resolution

0,01 K

Alarm message

optic, acoustic, relay

ControllerPilot ONE
Safety classIII / FL
Protection classIP20
Dimensions (W x D x H)

426 x 327 x 630 mm

“Weight, net”

56 kg

Heating / cooling capacity

Heating capacity

3 kW

Cooling capacity

at 250°C

0,7 kW

at 200°C

0,7 kW

at 100°C

0,7 kW

at 0°C

0,7 kW

at -20°C

0,4 kW

at -40°C

0,06 kW

Refrigeration machine

air-cooled, natural refrigerant

Refrigerant 1st stage

R-1270 (A3, H220)

Refrigerant quantity 1st stage

0,15 kg

Circulation pump

Delivery capacity pressure pump max.

55 l/min; 0,9 bar

Pump connection

M24x1.5 AG male

Max. permissible viscosity

50 mm²/s

Pump speed adjustable

Yes

Pump characteristics

Pressure pump, variable speed

Connections

External sensor connection

Pt100

Control input

ECS ONE

Control output (potential-free contact)

POKO ONE

Interface digital

Ethernet, USB (Host u. Device), RS232

Operating data

Permissible ambient temperature

5…40 °C

Sound pressure level

56 dB(A)

Filling volume min.

1,5 L

Expansion volume

2,8 L

Power supply

220-240V 1~/2~ 50/60Hz

Current consumption max.

16 A

Fuse

16 A


General & Temperature Control

Temperature range

-45…250 °C

Temperature stability

±0,01 K

Display resolution

0,01 K

Alarm message

optic, acoustic, relay

ControllerPilot ONE
Safety classIII / FL
Protection classIP20
Dimensions (W x D x H)

426 x 327 x 631 mm

“Weight, net”

54 kg

Heating / cooling capacity

Heating capacity

3 kW

Cooling capacity

at 250°C

0,7 kW

at 200°C

0,7 kW

at 100°C

0,7 kW

at 0°C

0,7 kW

at -20°C

0,4 kW

at -40°C

0,06 kW

Refrigeration machine

water-cooled, natural refrigerant

Refrigerant 1st stage

R-1270 (A3, H220)

Refrigerant quantity 1st stage

0,09 kg

Circulation pump

Delivery capacity pressure pump max.

55 l/min; 0,9 bar

Pump connection

M24x1,5 AG male

Max. permissible viscosity50 mm²/s
Pump speed adjustableYes
Pump characteristics

Pressure pump, variable speed

Connections

External sensor connectionPt100
Control inputECS ONE
Control output (potential-free contact)POKO ONE
Interface digital

Ethernet, USB (Host u. Device), RS232

Operating data

Permissible ambient temperature5…40 °C
Sound pressure level56 dB(A)
Filling volume min.

1,5 l

Expansion volume

2,8 l

Cooling water connectionG1/2 male

Cooling water consumption at 15°C, flow -20°C

24 l/h

Cooling water consumption at 15°C, flow 0°C

42 l/h
Cooling water differential pressure min.

0,5 bar

Cooling water pressure max.6 bar
Power supply208V 2~ 60Hz
Current consumption max.

16,5 A

Fuse2×20 A


General & Temperature Control

Temperature range

-45…250 °C

Temperature stability

±0,01 K

Display resolution

0,01 K

Alarm message

optic, acoustic, relay

ControllerPilot ONE
Safety classIII / FL
Protection classIP20
Dimensions (W x D x H)

426 x 327 x 631 mm

“Weight, net”

56 kg

Heating / cooling capacity

Heating capacity

3 kW

Cooling capacity

at 250°C

0,7 kW

at 200°C

0,7 kW

at 100°C

0,7 kW

at 0°C

0,7 kW

at -20°C

0,4 kW

at -40°C

0,06 kW

Refrigeration machine

air and water cooled, natural refrigerant

Refrigerant 1st stage

R-1270 (A3, H220)

Refrigerant quantity 1st stage

0,15 kg

Circulation pump

Delivery capacity pressure pump max.

55 l/min; 0,9 bar

Pump connection

M24x1,5 AG male

Max. permissible viscosity50 mm²/s
Pump speed adjustableYes
Pump characteristics

Pressure pump, variable speed

Connections

External sensor connectionPt100
Control inputECS ONE
Control output (potential-free contact)POKO ONE
Interface digital

Ethernet, USB (Host u. Device), RS232

Operating data

Permissible ambient temperature5…40 °C
Sound pressure level56 dB(A)
Filling volume min.

1,5 l

Expansion volume

2,8 l

Cooling water connectionG1/2 male

Cooling water consumption at 15°C, flow -20°C

30 l/h

Cooling water consumption at 15°C, flow 0°C

66 l/h

Cooling water differential pressure min.

0,5 bar

Cooling water pressure max.6 bar
Power supply208V 2~ 60Hz
Current consumption max.

17,5 A

Fuse2×20 A
